一、 产品功能概述
实现单向货物传送功能。

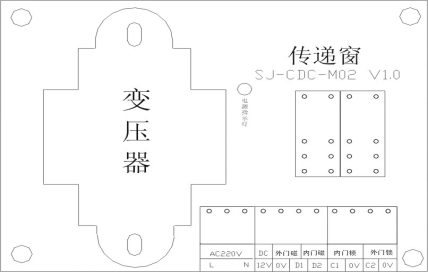

二、 线路板接线示意图输入、输出端子接口说明：
1、强电输入接口
ａ．供电电源：220VAC（丝印为AC220V L N）
2、弱电输入接口
a．内门门磁开关：无源触点（丝印标记为内门磁 D2 0V）
b. 外门门磁开关：无源触点（丝印标记为外门磁 D1 0V）
3、弱电输出接口
a. 开关电源：12VDC （丝印标记为 12V 12V 0V）
b. 外门电锁：12VDC （丝印标记为 外门锁 C2 0V）
c. 内门电锁：12VDC （丝印标记为 内门锁 C1 0V）
三、 操作说明
1、 安装检修：安装完毕后进行通电调试，此时电源指示灯亮，表示系统供电正常，可进行下一步调试。
2、 正常工作流程：
打开外门：此时内门锁开启以防止灰尘或细菌进入内部；当货物放入窗口后关上外门，这时内门锁解锁。
打开内门：当吹淋结束后，这时打开内门，外门锁启动以防止灰尘或细菌进入内部，当货物取出后关上内门。
五、使用注意事项：
1、产品尺寸：122*92（MM），要求开孔尺寸：根据铝板上面螺丝孔位开孔。
2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开。
3、产品使用的电锁要求：12VDC供电，200MA以下电流。
